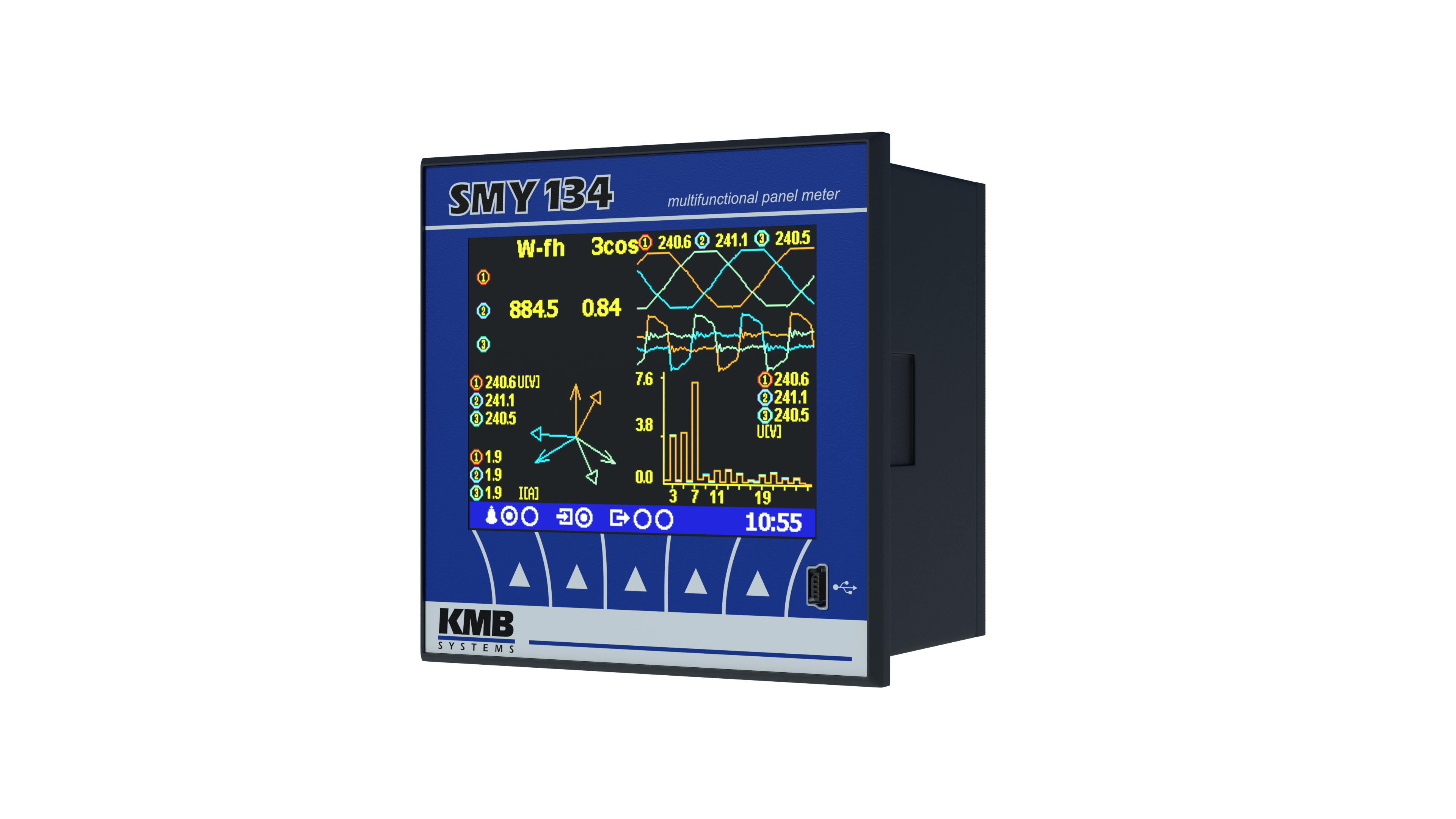

Analyzátor kvality, monitor unikajících proudů (RCM), záznamník s barevným grafickým displejem, přesné měření energie, 96x96mm
SMY 134 je rozšířená verze analyzátoru SMY 133. Hlavním rozdílem je další proudový vstup pro měření nulového vodiče a až dva speciální vstupy pro měření unikajícícho/reziduálního proudu. SMY 134 je určen pro podružné měření a řízení ve všech typech provozů, zejména však v těch s požadavky na monitorování zbytkového proudu (RCM). Měří a zaznamenává všechny běžné parametry: frekvenci, síťové a fázové napětí, proudy, energie, činné a jalové výkony, účiník a PF, nesymetrii a až 50 harmonických, stejně jako celkové harmonické zkreslení a v neposlední řadě RCM.
Volitelně může vyhodnocovat kvalitu energie (s modulem PQ S - meziharmonické, flikr, napěťové události), zaznamenávat přechodové jevy (s modulem GO) a signály HDO (modul HDO). V provedení E4 umí pracovat také jako převodník/brána z Ethernet na RS485 (moduly ES a MM)
Volitelné reléové nebo SSR výstupy lze naprogramovat tak, aby ovládaly další zařízení na základě naměřených hodnot (užitečné pro ovládání ventilátoru, přepěťové / nadproudové pq relé atd.). Impulzní výstupy mohou také předávat naměřené hodnoty jako výstup S0. USB port poskytuje rychlou, snadné a spolehlivé pro konfiguraci a sběr dat. Volitelné sériové nebo ethernetové rozhraní (s webovým serverem, Modbus TCP, SNTP, DNS, SNMP, DHCP ...) umožňuje jeho vzdálenou správu prostřednictvím aplikace ENVIS. V kombinaci se službou ENVIS.Online lze její skutečné a zaznamenané hodnoty také pravidelně stahovat a ukládat do databáze SQL pro další zpracování.
Klíčové vlastnsoti
- možnost nasazení v NN i VN aplikacích (přímé připojení nebo připojení PTN),
- přímé měření napětí v sítích 57,6/100, 230/400V a 400/690V dle vybraného typu,
- 4x standardní proudový vstup pro PTP X/5A a X/1A,
- volitelně proudové vstupy 333mV (FLEX) vhodné pro jednodušší a bezpečnější instalaci (s ochranou při rozpojení),
- 333mV vstup podporuje také pružné proudové snímače a zajistí i jejich napájení (+5VDC),
- 2x vstup pro měření reziduálních proudů, nebo proudové smyčky 4-20mA,
- plně 4-kvadrantní činné (0.5S) a jalové (1) podružné měření energie,
- vyhodnocení celkového harmonického zkreslení (THD), až 50 harmonických od 0 do 2,5 kHz,
- volitelně vstup pro teplotní snímač Pt100,
- přesné měření, 128 vzorků/periodu, vzorkování 25 kHz v každém kanálu,
- třídy přesnosti pro měřené veličiny určené podle 61557-12,
- energie: činná 0.5S, jalová třída 1 dle 61557-12, 62053-22 resp. 62053-24,
- vnitřní paměť 512 MB pro periodický záznam, automatické odečty energie, soubory údajů o kvalitě energie atd.,
- volitelná dálková komunikace RS 485 a Ethernet,
- volitelná lokální sběrnice pro rozšíření počtu měřených vývodů až na 60 (20 třífázových měření s pěti moduly EMI 12).

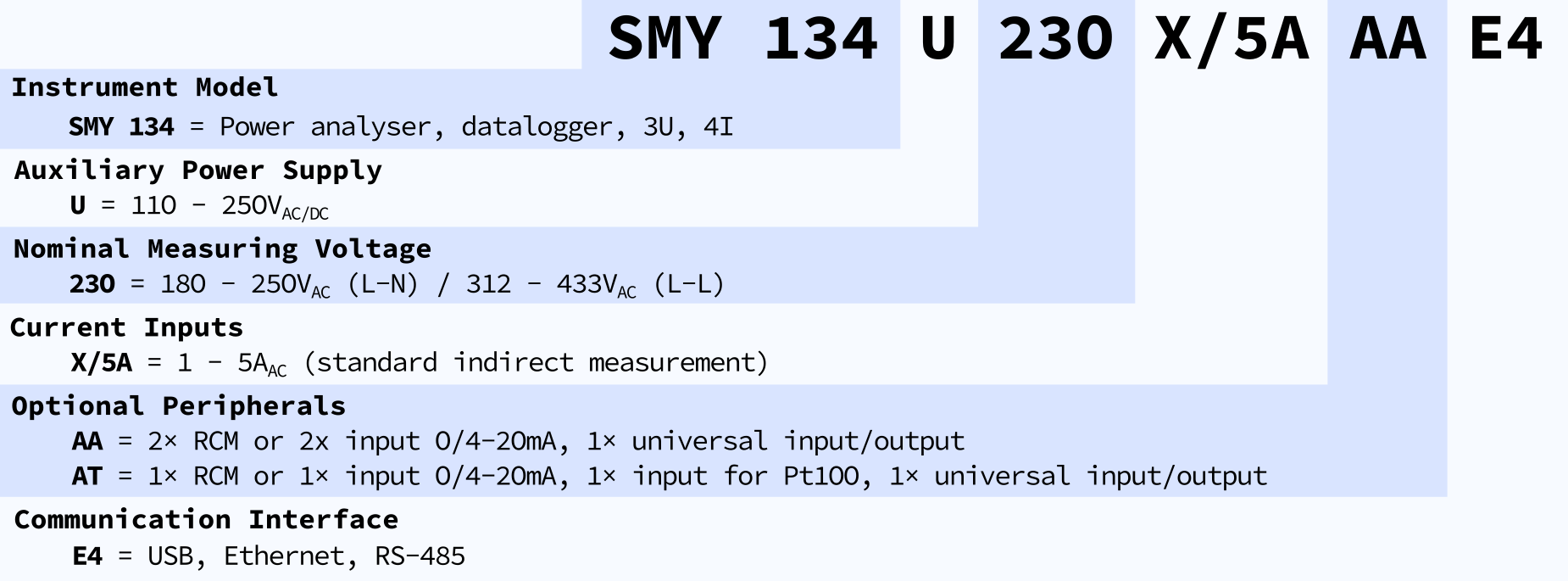

Dostupné varianty
