High-end analyzátor kvality třídy A a záznamník dat pro průmyslových aplikací, podružný elektroměr 0.2S, CATIII/300V, volitelný barevný displej, vstupy a výstupy, montáž na DIN35, 6 modulů
ARTIQ 235 je speciálně navržen pro náročné systémy správy energie a pro záznam a analýzu kvality elektrické energie v průmyslových a obytných objektech. Tento pokročilý analyzátor s řadou možností komunikace je vhodný pro široké spektrum automatizačních úloh v moderních budovách, inteligentních továrnách a v SmartGrid, ke sledování distribuované výroby energie, vzdáleného dohledu nad infrastrukturou a také ke sledování vzdáleného řízení zátěže. S vhodnými firmwarovými moduly (MM - Modbus Master) jej lze použít i ke sběru a ukládání dat z připojených slave jednotek.
Volitelně může být přístroj vyhodnocovat kvalitu energie (s fw. modulem PQ A měří meziharmonické, flikr, napěťové události) zaznamenávat poruchy (s fw. moduklem GO) a měřit úroveň signálu HDO (fw. modul HDO)
Klíčové vlastnosti
- tři měřicí napěťové vstupy se širokým rozsahem
- čtyři proudové vstupy pro 5A nebo 1A PTP, lineární rozsah více než 200%/1000%
- speciální vstup pro přesné monitorování unikajících/reziduálních proudů
- digitální vstupy / výstupy
- Vysoká přesnost měření - tř. 0.2 S (činná), tř. 1 (jalová), kvalita energie třídy A, vzorkovací frekvence 28 kHz
- třídy přesnosti pro měřené veličiny určené podle 61557-12
- vhodné pro nn i vn aplikace (přímé připojení nebo připojení přes PTN)
- záznam pomalých trasientů v hlavním archivu, volitelně také záznam rychlých jevů (modul GO)
- optional Modbus master archive recording data from connected Modbus RTU slaves
- Interní paměť 512 MB pro periodické nahrávání, automatické odečty elektroměru, soubory údajů o kvalitě energie atd.
- interval agreagace od 40ms až po 2 hodiny
- měření fázorů harmonických (amplituda, fáze)
- pokročilé možnosti synchronizace času: NMEA, PPS, PPM, ...
- volitelné firmwarové moduly - Vyhodnocení kvality PQ, Modbus master, HDO, Ethernet-serial, supra-harmonické a záznam přechodových jevů(oscilogramy)
- místní rozhraní USB, dílkové RS 485 a Ethernet
- vyhodnocení celkového harmonického zkreslení (THD), až 128 harmonických od 0 do 2,5 kHz a supra-harmonických od 2 do 9 kHz
- pulzní výstupy a programovatelná alarmové výstupy, digitální a pulzní vstupy, teplota pt100 a další rozhraní
- vzdálená komunikace RS 485 a rychlá komunikace Ethernet

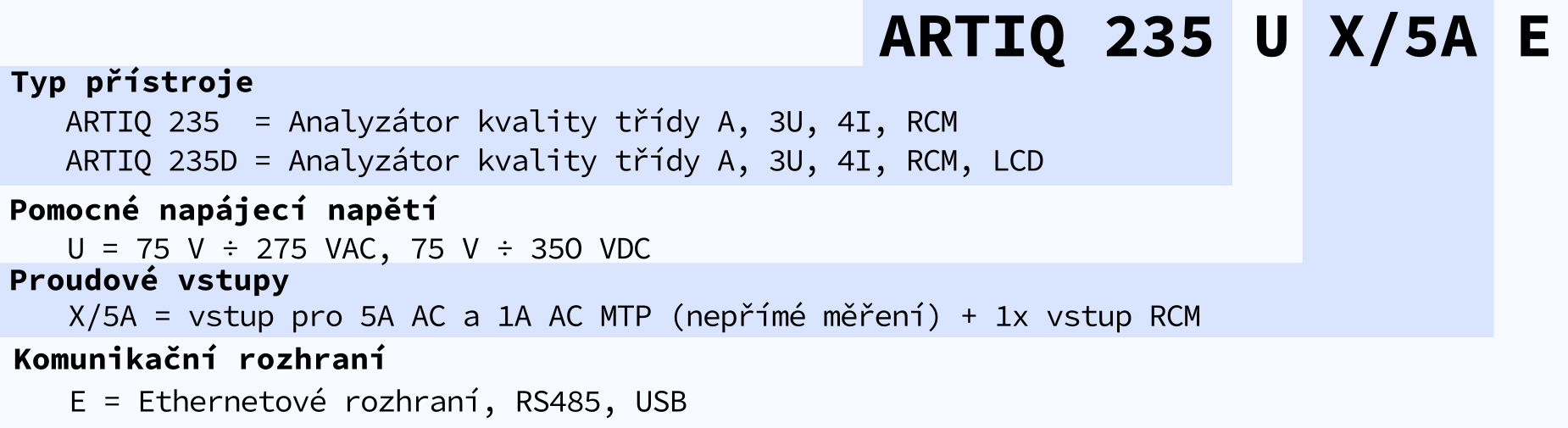

Dostupné varianty
K dispozici jsou dva odlišné typy - standardní ARTIQ 235 a ARTIQ 235D s miniaturním barevným TFT displejem. Jmenovitý proud CT 5A a 1A je podporován jedním univerzálním proudovým vstupem. Ve výchozím nastavení jsou k dispozici všechna podporovaná komunikační rozhraní - USB, Ethernet a RS-485.
U větších projektů a na vyžádání jsou možné vlastní úpravy a konfigurace.
